Clasificación de las proyecciones:
De acuerdo a la posición del observador se pueden clasificar las proyecciones como se representa en el siguiente esquema:
♥Proyección cónica ortogonal:Es aquella proyección donde las lineas de proyección concurren en un punto central y esto se presenta en forma horizontal.
♥Proyección cónica oblicua:Es aquella proyección en donde el observador y el plano de proyección se encuentran a diferente altura como muestra el siguiente esquema:

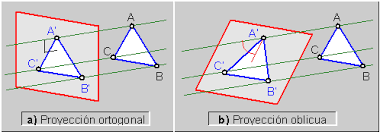

♥Proyección paralela ortogonal:Es aquella proyección en donde el observador se encuentra a una distancia indefinida del plano de proyección.Por tanto las lineas de proyección son paralelas.
♥Proyección paralela oblicua:En esta proyección las lineas de proyección se representan en forma diagonal como muestra el siguiente esquema.
Una proyección permite representar un isomterico (representación de un objeto sin alterar sus proporciones)utilizando diferentes transformaciones entre las cuales se encuentran:
☻Traslacion:Es el cambio de ubicación de los puntos de una figura plana en una misma dirección, sentido y longitud, se puede representar en movimiento mediante flechas que recibe el nombre de vectores.
☻Reflexion:Es la representación de una figura original a otra llamada imagen utilizando una recta llamada eje de simetría utilizando rectas perpendiculares como muestra el siguiente esquema:
☻Simetría central:En esta transformación se realiza la imagen utilizando proyecciones de los puntos de la figura que convergen en un punto llamado ,punto de simetría,trasladando las distancias con el compás.
☻Rotación: Esta transformación se realiza a partir de un punto de rotación con un angulo de rotación determinado, se realiza en forma positiva en sentido anti orario y negativa en sentido horario.
Ejercicio:
♥Realizar triangulo de 3 cm,6 cm,6 cm y realizar traslación a 9 cm
